Талреп с закрытым корпусом М22 "вилка-вилка" изготавливается по стандарту DIN 1478 и применяется для регулировки линейного натяжения в конструкциях, которые могут испытывать существенные нагрузки в процессе эксплуатации.
Талреп вилка-вилка М22 имеет резьбовые соединения, соответствующие его обозначению. Рабочая нагрузка данного талрепа составляет 2,2тс. При этом коэффициент запаса прочности составляет 4:1.
Талреп вилочный М22 имеет серебристый цвет защитного покрытия, выполненного путем оцинковки поверхностей гальваническим методом.

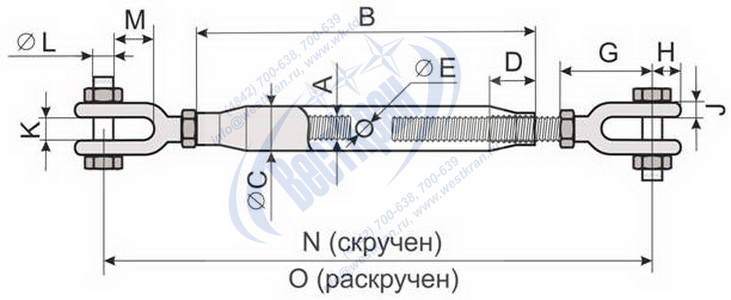

Талреп М22 вилочный с закрытым корпусом пердставляет собой конструкцию, состоящую из трех основных элементов (см. рисунок ниже):
- вилка с левой резьбой М22,
- вилка с правой резьбой М22,
- закрытый, штампованный корпус с левой и правой резьбами в основаниях.
Характеристики талрепов вилка-вилка с закрытым корпусом
| Типоразмер (A) | М10 | М12 | М16 | М20 | М22 | М24 | М27 | М30 |
|---|---|---|---|---|---|---|---|---|
| Рабочая нагрузка,т | 0,5 | 0,7 | 1,2 | 1,7 | 2,2 | 2,8 | 3,5 | 4,8 |
| В, мм | 124 | 125 | 170 | 200 | 200 | 252 | 250 | 255 |
| С, мм | 20 | 25 | 30 | 34 | 36 | 41 | 42 | 51 |
| D, мм | 21 | 23 | 30 | 35 | 35 | 38 | 40 | 45 |
| Е, мм | 8 | 9,5 | 9,5 | 10 | 11 | 11 | 11 | 15 |
| G, мм | 51 | 58 | 70 | 80 | 82 | 102 | 85 | 135 |
| H, мм | 10 | 11 | 15 | 17 | 20 | 22 | 20 | 30 |
| J, мм | 7 | 9 | 11 | 13 | 13 | 13 | 13 | 18 |
| К, мм | 14 | 17 | 19 | 21 | 22 | 30 | 32 | 35 |
| L, мм | 8 | 10 | 12 | 16 | 16 | 20 | 20 | 22 |
| М, мм | 24 | 29 | 39 | 40 | 43 | 47 | 47 | 72 |
| *N min, мм | 226 | 241 | 31 | 360 | 364 | 459 | 420 | 525 |
| *O min, мм | 330 | 345 | 450 | 525 | 530 | 670 | 630 | 735 |
| Ход, мм | 104 | 104 | 140 | 165 | 165 | 215 | 210 | 210 |
| Вес, кг | 0,43 | 0,65 | 1,19 | 1,98 | 2,32 | 3,64 | 3,65 | 5,78 |
* Размеры "N" и "O"могут иметь большее значение в случае, если резьба вилочных элементов превышает половину длины копуса ("В"), при этом ход талрепа остается неизменным.
